Anvendelse av varistorer i mikro likestrømsmotorer

En varistor er en ikke-lineær spenningsbegrensende beskyttelseskomponent utformet for å absorbere kretsoverspenningsstøt og beskytte presisjon nedstrøms elektroniske komponenter. Mye brukt i børstede mikromotorer, løser den effektivt vanlige motordriftsproblemer som kommutasjonsspenningstopper, elektromagnetisk interferens og børsteslitasje.

Denne artikkelen introduserer systematisk arbeidsprinsippet til varistorer, analyserer deres kjernebeskyttelsesfunksjoner i mikro motor drift, og gir standardiserte og praktiske retningslinjer for valg av komponenter. Den fungerer som en profesjonell teknisk referanse for maskinvareingeniører, designutviklere og innkjøpspersonell.

Driftsprinsipp for Varistorer

En spenningsavhengig motstand (varistor) er svært følsom for spenningsendringer. Motstanden forblir på megaohm-nivået under normale lavspentdriftsforhold og faller raskt til milliohm-nivået umiddelbart når overspenningsstøt oppstår, og danner en lavimpedansbane for raskt å utlade overspenningsstrøm og realisere spenningsklemmingsbeskyttelse.

1.1 Tre karakteristiske driftssoner

Arbeidstilstanden til en varistor kan deles inn i tre distinkte regioner i henhold til den påførte spenningen:

1) Lekkasjeregion

Når den påførte spenningen er innenfor det normale arbeidsområdet til kretsen, har varistoren ekstremt høy motstand med bare en liten lekkasjestrøm som går gjennom. Det påvirker ikke normal drift av kretsen og forblir i en langsiktig standby-beskyttelsestilstand.

2) Ikke-lineært klemområde

Når transiente overspenninger eller spenningstopper vises i kretsen, går varistoren inn i det ikke-lineære arbeidsområdet. Strømmen øker kraftig mens klemmespenningen er stabilt klemt innenfor et sikkert smalt område. Dette er kjernearbeidsområdet for varistoren for å absorbere overspenninger og undertrykke pigger, og den påtar seg hovedbeskyttelsesarbeidet i mikromotorkretser.

3) Metningsregion

Hvis overspenningen fortsetter å stige utover lagerområdet, går varistoren inn i metningsområdet og oppfører seg som en lineær komponent med lav motstand, noe som resulterer i en kraftig økning i sløyfestrømmen. Langsiktig drift i denne regionen vil føre til overoppheting av komponenter, utbrenning og til og med keramiske sprekker. Derfor er drift av metningsregion strengt forbudt i praktiske applikasjoner.

1.2 Materialledningsmekanisme

Vanlige metalloksidvaristorer er sintret polykrystallinsk halvlederkeramikk, hovedsakelig laget av sinkoksid (ZnO) med en liten mengde hjelpemetalloksidtilsetninger som vismutoksid og koboltoksid.

Hvert sinkoksidkorn er pakket inn av et korngrenselag med høy motstand. Under nominell arbeidsspenning blokkerer korngrensen strømledning for å sikre normal kretsdrift. Når spenningen overskrider terskelverdien, oppstår Zener-nedbrytning og tunneleffekter ved korngrensen, komponentmotstanden faller brått, og en høyhastighets utladningskanal dannes for å frigjøre overspenningsenergi umiddelbart.

Kjernefunksjoner til varistorer i mikromotorer

De fleste vanlige mikromotorer er børstede likestrømsmotorer. Under drift bytter kullbørster og kommutatorer kontinuerlig strømretningen til armaturviklingene. Siden armaturviklingen har induktive egenskaper, vil den lagre magnetisk energi når den aktiveres. Den øyeblikkelige vekslingen av strøm under kommutering frigjør massiv magnetisk energi, og danner høyspente transiente pigger, nemlig tilbake elektromotorisk kraft (Back EMF).

Uten effektiv beskyttelse vil kommutasjonsspiker forårsake tre store problemer:

1) Akselerert motorslitasje

Høyspente pigger produserer kommutasjonsgnister, forårsaker høytemperaturerosjon på kommutatorsegmenter og karbonbørster, forverrer mekanisk slitasje og forkorter den totale levetiden til mikromotorer.

2) Alvorlig elektromagnetisk interferens

Kommutasjonsgnister utstråler kontinuerlig elektromagnetisk støy, og forstyrrer normal drift av omkringliggende presisjonsenheter som sensorer, Bluetooth-moduler og kontrollbrikker, noe som fører til EMC-kompatibilitetsfeil.

3) Skade på kretskomponenten

Ikke-undertrykte overspenningsspiker vil bli overført til kontroll-PCB, som enkelt bryter ned IC-er, kondensatorer og andre presisjonskomponenter, og øker produktfeilfrekvensen og ettersalgskostnadene.

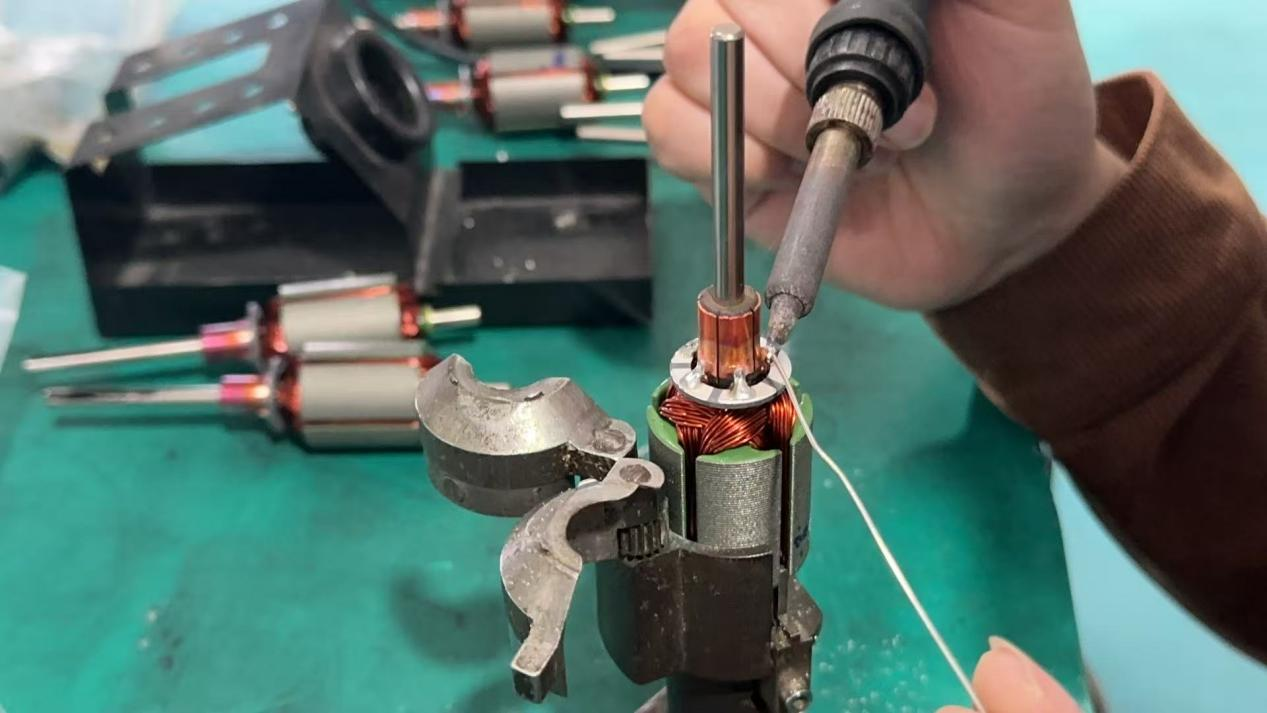

Ved å koble en varistor parallelt ved mikromotorterminalene, vil komponenten umiddelbart gå inn i det ikke-lineære klemområdet så snart kommutasjonsspenningstopper oppstår. Den gir en lavimpedans overspenningsutladningsbane for å klemme overspenningen innenfor et trygt område, og realisere tre kjernebeskyttelseseffekter:

1. Undertrykk kommutasjonsgnister effektivt og redusere slitasje på kommutatorer og kullbørster;
2. Reduser elektromagnetisk strålingsinterferens betydelig for å møte industrielle EMI-sertifiseringsstandarder;
3. Absorber transient surge-energi for å beskytte backend-kretsens presisjonskomponenter.

Profesjonell Varistor-valgveiledning for mikromotorer

Utvalget av mikromotordedikerte varistorer fokuserer på to kjerneparametere: varistorspenning (V₁mA) og overspenningsstrømkapasitet.

Nøkkelparameter 1: Varistorspenning (V₁mA)

Varistorspenning (V₁mA), også kjent som terskelnedbrytningsspenning, refererer til spenningen over komponenten når en 1mA likestrøm passerer gjennom varistoren. Det er den mest kritiske parameteren som påvirker beskyttelsesnøyaktigheten og levetiden.

Formel for valg av DC mikromotor

V₁mA = (1,8 ~ 2,2) × Motorens nominelle DC-forsyningsspenning (Vp)

To grunnleggende utvalgsbegrensninger

1. Varistorspenningen må være høyere enn den maksimale kontinuerlige arbeidsspenningen til systemet for å unngå falsk utløsning og unormal oppvarming;
2. Varistorspenningen må være lavere enn den maksimale motstandsspenningen til beskyttede komponenter for å sikre effektiv fastspenning før kretsskade oppstår.

Eksempel på praktisk bruk

For en 12V klassifisert DC mikromotor:

Minimum valgverdi: 12V × 1,8 = 21,6V

Maksimal valgverdi: 12V × 2,2 = 26,4V

Anbefalte mainstream-spesifikasjoner: 24V / 26V varistorer.

Nøkkelparameter 2: Overspenningsstrømkapasitet

Overspenningsstrømkapasitet refererer til den maksimale topppulsstrømmen som en varistor kan tåle under standard testforhold (25 ℃ omgivelsestemperatur, spesifisert overspenningsbølgeform og slagtider), med varistorspenningsendringen kontrollert innenfor ±10 %.

Utvelgelsesprinsipper

1. En høyere overspenningsstrøm gir sterkere anti-interferensevne og mer stabil beskyttelsesytelse;
2. Den faktiske overspenningsstrømmen som genereres av motoren må være lavere enn komponentens nominelle maksimale overspenningsstrøm for å sikre langsiktig pålitelig drift;
3. For scenarier der overspenningsstrømmen ikke kan beregnes nøyaktig, velg spesifikasjoner basert på motoreffekt, start-stopp-frekvens og faktiske belastningsforhold.

Konklusjon

Som en rimelig, høy pålitelighet og høyeffektiv spenningsbeskyttelseskomponent spiller varistorer en uerstattelig rolle i børstede mikromotorsystemer. Ved å absorbere tilbake-EMF generert under motorkommutering, undertrykker de effektivt gnistslitasje, reduserer elektromagnetisk interferens, beskytter presisjonskretskomponenter og forbedrer den generelle stabiliteten og levetiden til mikromotorutstyr betydelig.
