Børsteløs DC (BLDC) motor - struktur og funksjon

Børsteløse DC (BLDC) motorer har blitt stadig mer populære på grunn av deres effektivitet, pålitelighet og lange levetid. I motsetning til tradisjonelle børstede motorer, bruker de et elektronisk kontrollsystem for å bytte strøm mellom viklingene, og eliminerer behovet for børster og en mekanisk kommutator. Denne designen forbedrer effektiviteten, reduserer slitasje og muliggjør mer presis kontroll. Som et resultat er BLDC-motorer mye brukt i applikasjoner som spenner fra industrielt utstyr til forbrukerelektronikk.

Grunnleggende struktur av BLDCMotors

Stator:

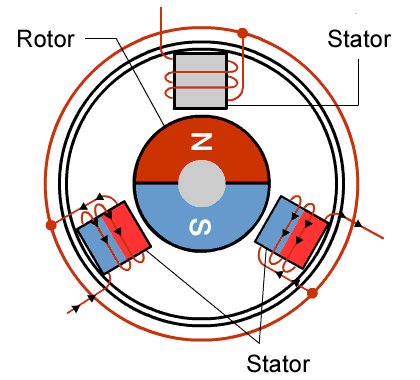

Statoren er den stasjonære delen av en børsteløs DC-motor og er ansvarlig for å skape magnetfeltet som driver rotoren. Den består av flere kobberviklinger montert rundt en laminert stålkjerne. Disse viklingene er koblet til en elektronisk hastighetskontroller (ESC), som leverer strøm til hver fase i en bestemt sekvens.

Når kontrolleren bytter strøm mellom viklingene, endrer magnetfeltet inne i motoren kontinuerlig posisjon, og skaper det som er kjent som et roterende magnetfelt. De permanente magnetene på rotoren følger naturlig dette bevegelige feltet, produserer dreiemoment og får motoren til å rotere.

Utformingen av statoren har en direkte innvirkning på motorytelsen. Faktorer som viklingskonfigurasjon, spordesign og antall poler kan påvirke effektivitet, dreiemoment, driftstemperatur og støynivåer. Av denne grunn regnes statoren ofte som en av de mest kritiske komponentene i en BLDC-motor.

Rotor:

Rotoren til en børsteløs DC-motor består av permanente magneter som skaper et magnetfelt. Under drift samhandler dette magnetfeltet med det roterende magnetiske feltet som genereres av statoren, og produserer dreiemomentet som driver motoren.

I motsetning til statoren, krever ikke rotoren viklinger eller en direkte elektrisk tilkobling. Denne enklere strukturen eliminerer behovet for børster og kommutatorer, reduserer mekanisk slitasje og forbedrer påliteligheten.

Rotoren er designet med et spesifikt antall magnetiske poler, typisk fra 2 til 8 avhengig av applikasjonen. Poltelling spiller en viktig rolle i motorisk ytelse. Motorer med flere poler gir generelt høyere dreiemoment og jevnere drift ved lavere hastigheter, mens motorer med færre poler er bedre egnet for høyhastighetsapplikasjoner. Å velge riktig poltall er derfor en nøkkeldel av motordesign, siden det direkte påvirker balansen mellom dreiemoment, hastighet og total effektivitet.

permanente magneter:

Permanente magneter genererer magnetfeltet som samhandler med statoren for å produsere rotasjon. De fleste BLDC-motorer bruker neodymjernbor (NdFeB)-magneter fordi de gir et sterkt magnetfelt samtidig som de forblir kompakte og lette. I applikasjoner som involverer høye temperaturer eller tøffe driftsmiljøer, kan samarium-kobolt (SmCo)-magneter brukes på grunn av deres overlegne termiske stabilitet og korrosjonsmotstand. Magnetene er sikkert montert til rotoren for å sikre stabil drift ved høye hastigheter.

Magnetdesign spiller en viktig rolle i å bestemme motorytelse. Faktorer som polantall, magnetplassering og magnetisk styrke påvirker alle dreiemoment, hastighetsevne og total effektivitet. Ved å optimalisere disse parameterne kan motordesignere skreddersy en BLDC-motor for å møte de spesifikke kravene til forskjellige applikasjoner, enten prioriteringen er høyt dreiemoment, høy hastighet eller maksimal energieffektivitet.

Typer BLDC-motorer

Inner-Rotor BLDC-motorer

I en børsteløs likestrømsmotor med indre rotor er permanentmagnetrotoren plassert i midten av motoren og roterer inne i de stasjonære statorviklingene. Dette er den mest brukte konfigurasjonen på tvers av industrielle og kommersielle applikasjoner. Fordi rotoren kun opptar kjernen av motorens tverrsnitt, er dens diameter og masse relativt liten, noe som resulterer i lav rotasjonstreghet. Lav treghet betyr at motoren kan akselerere og bremse raskt, noe som er essensielt i servodrev, robotkoblinger og presisjonsposisjoneringssystemer der dynamisk respons er et kritisk designkrav.

Den kompakte rotoren lar også indre rotormotorer oppnå høye rotasjonshastigheter. Kombinert med et sylindrisk hus som integreres naturlig i standard maskinsammenstillinger, er den indre rotordesignen godt egnet for elektroverktøy, pumper, kompressorer, kjølevifter og industrielle drivapplikasjoner der det kreves en høyhastighets, kompakt motor med rask dynamisk respons. Varme som genereres i statorviklingene kan ledes direkte gjennom motorhuset til den omkringliggende strukturen, noe som forenkler termisk styring ved kontinuerlig drift.

Ytre-rotor BLDC-motorer

I en børsteløs DC-motor med ytre rotor danner rotoren et sylindrisk skall eller en kopp som omgir statoren og roterer rundt den. De permanente magnetene er montert på den indre overflaten av dette ytre rotorskallet, vendt innover mot statorviklingene i motorens senter. Dette inverterte arrangementet plasserer det magnetiske luftgapet med en større radius, noe som øker den effektive dreiemomentarmen og gjør at flere magnetiske poler kan rommes rundt rotoromkretsen.

Resultatet er en motor som genererer vesentlig høyere dreiemoment ved lavere rotasjonshastigheter sammenlignet med en indre rotordesign med tilsvarende størrelse og effekt. Ytre rotormotorer er derfor det foretrukne valget for direktedrevne applikasjoner der hastighetsreduksjonsgir er uønsket - spesielt drone- og UAV-fremdrift, direktedrevne tak- og aksialvifter, elektriske sykkelnavmotorer og dreieskive- eller tallerkendrev i presisjonsinstrumenter. Avveiningen er en større ytre diameter og høyere rotasjonstreghet, noe som begrenser dynamisk respons i forhold til indre rotordesign. Termisk styring krever også mer nøye vurdering, siden det roterende ytre skallet begrenser luftstrømmen rundt statoren.

Hvordan roterer en BLDC-motor?

Driften av en børsteløs DC-motor er basert på samspillet mellom magnetfeltet generert av statoren og permanentmagnetene montert på rotoren.

Når strøm tilføres en statorvikling, skaper den et magnetfelt som tiltrekker og frastøter rotormagnetene. Denne magnetiske kraften genererer dreiemoment og får rotoren til å bevege seg. Imidlertid, hvis den samme viklingen forble aktivert kontinuerlig, ville rotoren ganske enkelt justere seg med magnetfeltet og slutte å rotere.

For å holde motoren i gang, må magnetfeltet inne i statoren kontinuerlig endre posisjon. Dette oppnås gjennom en prosess kjent som elektronisk kommutering. I stedet for å bruke børster og en mekanisk kommutator som en tradisjonell DC-motor, er en BLDC-motor avhengig av en elektronisk kontroller for å bytte strøm mellom forskjellige statorviklinger med nøyaktige tidsintervaller.

Kontrolleren bestemmer rotorposisjonen ved hjelp av Hall-effektsensorer eller sensorløs tilbake-EMF-deteksjon. Basert på denne informasjonen aktiverer den riktig viklingssekvens, og skaper et roterende magnetfelt som kontinuerlig trekker rotoren fremover.

Kontrolleren er hovedsakelig sammensatt av tre kjernedeler: posisjonstilbakemeldingsenheter (som Hall-sensorer eller tilbake-EMF-deteksjonskretser), en mikrokontroller eller digital signalprosessor som kjører intelligente kontrollalgoritmer, og driver elektroniske komponenter som transistorer og MOSFET-er for å bytte strømbaner. Disse modulene samarbeider for å realisere elektronisk kommutering og administrere energitilførselen til hver motorfase. Kontrolleren identifiserer først rotorposisjon via posisjonstilbakemeldingsenheter. Basert på disse posisjonsdataene, aktiverer den viklinger i riktig rekkefølge for å danne et roterende magnetfelt som kontinuerlig trekker rotoren fremover, og opprettholder et stabilt roterende magnetfelt for jevn drift, effektiv dreiemomentutgang og presis hastighetskontroll.

Fordeler med BLDC-motorer

Høy effektivitet

BLDC-motorer er svært effektive fordi de eliminerer børstefriksjon og kommutatortap. Kombinert med høyytelses permanente magneter konverterer de mer elektrisk energi til nyttig mekanisk effekt samtidig som de genererer mindre varme.

Lang levetid

Uten børster eller kommutatorer er det færre slitasjekomponenter inne i en BLDC-motor. Dette reduserer vedlikeholdskravene betydelig og bidrar til å forlenge levetiden.

Høy effekttetthet

BLDC-motorer kan levere høyt dreiemoment og kraft fra en kompakt pakke. Deres lette rotordesign forbedrer også dynamisk respons og akselerasjonsytelse.

Lav elektrisk støy

Siden det ikke er noen børste-til-kommutator-kontakt, produserer BLDC-motorer langt mindre elektrisk støy og elektromagnetisk interferens (EMI) enn tradisjonelle børstede motorer.

Nøyaktig kontroll

Når de er sammenkoblet med en elektronisk kontroller, gir BLDC-motorer nøyaktig hastighet og dreiemomentkontroll over et bredt driftsområde, noe som gjør dem ideelle for automatisering og presisjonsapplikasjoner.

Ideelle bruksområder for BLDC-motorer

BLDC-motorer er mye brukt i bransjer der effektivitet, pålitelighet og presis kontroll er avgjørende. Typiske bruksområder inkluderer industrielle automasjonssystemer, robotikk, CNC-utstyr, elektroverktøy, medisinsk utstyr og elektriske kjøretøy. Deres evne til å levere høyt dreiemoment, rask respons og lange levetid gjør dem godt egnet for krevende driftsmiljøer.

Hongyang Motor tilbyr skreddersydde motorløsninger for et bredt spekter av industrielle og kommersielle bruksområder. Vårt ingeniørteam jobber tett med kunder for å hjelpe til med å velge den mest passende motorteknologien basert på ytelseskrav, driftsforhold og kostnadsmål. I tillegg utvikler vi aktivt en rekke børsteløse DC-motorløsninger for å møte den økende etterspørselen etter høyere effektivitet, lengre levetid og avansert bevegelseskontrollytelse på tvers av ulike bransjer..
