24JX370 Børstet planetgirmotor

1. Flere girforhold for fleksibel hastighet og dreiemomentvalg
Tilgjengelig med 1–5 trinns planetgirkasser og reduksjonsforhold fra 3,7:1 til 3736:1, slik at kundene kan velge riktig utgangshastighet og dreiemoment for forskjellige drivsystemer.

2. Kompakt 24 mm planetgirkasse
Girkassen med en diameter på 24 mm gir en kompakt drivløsning for plassbegrenset utstyr, inkludert robotmekanismer, smarte låser, salgsautomater, medisinsk utstyr og små automasjonssystemer.

3. Stabil og holdbar girkasse
Bygget med en planetgirstruktur, tannhjul i sintret stål, kulelagerstøtte og 0,4M girmodul for å gi stabil kraftoverføring for kompakte mekaniske applikasjoner.

4. Bredt 3–18V DC-driftsområde
Designet for 3–18V DC-drift med en merkespenning på 12V. Avhengig av valgt girforhold varierer utgangshastigheten fra 1,4 til 1405,4 RPM og utgående dreiemoment når opptil 2,00 N·m.

5. Lavt tilbakeslag og OEM/ODM-støtte
Slappet er ≤2°, noe som bidrar til å forbedre posisjoneringsytelsen i presisjonsorienterte drivsystemer. OEM/ODM-tilpasning, alternativer for utgangsaksel og prøvebestillinger er tilgjengelige for prosjektutvikling.

KONTAKT OSS 24JX370 Børstet planetgirmotor
  • 24JX370 Børstet planetgirmotor
  • 24JX370 Børstet planetgirmotor
  • 24JX370 Børstet planetgirmotor

Spesifikasjoner

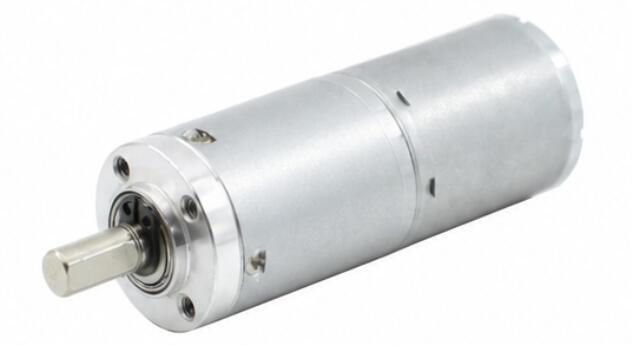

24JX370-3 Husmateriale Sinklegering Koder valgfritt
Modell TJX24RA Kan ikke være med koder
Peiling Kulelager
Girmodul 0,4 millioner
Kommutator Børstet
Girmateriale Sintret stål
Maks trykkkraft på akselen ≤7 kgf
Tilbake vippe ≤2°
Brems tilgjengelig Nei
Gearkonstruksjon Planetutstyr

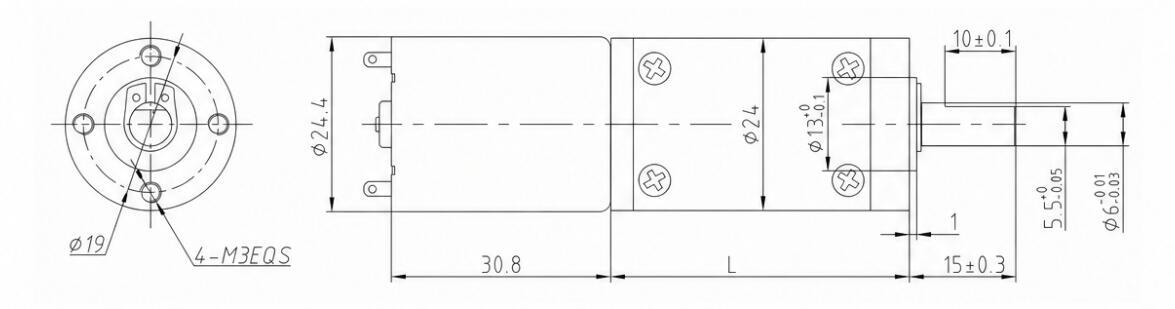

Dimensjoner (mm)
24JX370-4

Tekniske data

DC MOTOR HASTIGHET Forhold Gear Stages Størrelse girkasse Modellnummer Spenning Ingen belastning På belastning
Driftsområde Nominell spenning Gjeldende Hastighet Gjeldende Dreiemoment Hastighet
RPM Dia L Min-maks V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Konvertering av dreiemomentenhet: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du trenger andre parametere, vennligst kontakt kundeservice.
