45JX775 Planetgirmotor

1. Høyt dreiemoment for krevende mekaniske belastninger
DC-planetgirmotoren leverer et utgangsmoment på opptil 12,0 N·m, og hjelper utstyret med å håndtere løfting, skyving, transport, fastspenning og andre lastdrevne operasjoner. Den er designet for applikasjoner der en standard DC-motor ikke kan gi tilstrekkelig utgangskraft ved lav hastighet.

2. Bredt girforhold fra 3,7:1 til 3736:1
Velg fra et omfattende utvalg av reduksjonsforhold for å matche ulike hastighets- og dreiemomentkrav innenfor én motorplattform. Utgangshastigheten varierer fra omtrent 1756,8 RPM til 1,7 RPM, støtter høyhastighetsoverføring, kontrollert bevegelse og ultralavhastighetsdrift uten å endre den grunnleggende motordesignen.

3. Lavt tilbakeslag for mer kontrollert bevegelse
Girkassen er spesifisert med et tilbakeslag på ≤2°, noe som bidrar til å redusere uønsket slark under retningsendringer og gjentatte bevegelser. Dette gjør motoren egnet for elektriske aktuatorer, ventildrev, løftesystemer, transportører, robotmekanismer og industrielt automasjonsutstyr som krever mer forutsigbar utgangsbevegelse.

4. Planetarisk girkassedesign for kompakt kraftoverføring
Flertrinns planetgirkasse overfører høyhastighets motorinngang til brukbart utgående dreiemoment samtidig som den opprettholder en kompakt mekanisk layout. Med 1 til 5 girtrinn tilgjengelig, gir TJX45RT utstyrsdesignere større fleksibilitet når de balanserer installasjonsplass, utgangshastighet, dreiemoment og mekaniske belastningskrav.

5. Industriell integrasjon med valgfri kodertilbakemelding
Motoren bruker 40Cr stålgir, kulelagerstøtte og et girkassehus i sinklegering. Den er vurdert til 24V og støtter et driftsområde på 6–36V for fleksibel systemintegrasjon. En valgfri 5V 13PPR A/B to-kanals koder støtter hastighetsovervåking, rotasjonsdeteksjon og tilbakemeldingskontroll i automatiserte maskiner.

KONTAKT OSS 45JX775 Planetgirmotor
  • 45JX775 Planetgirmotor
  • 45JX775 Planetgirmotor
  • 45JX775 Planetgirmotor
  • 45JX775 Planetgirmotor

Spesifikasjoner

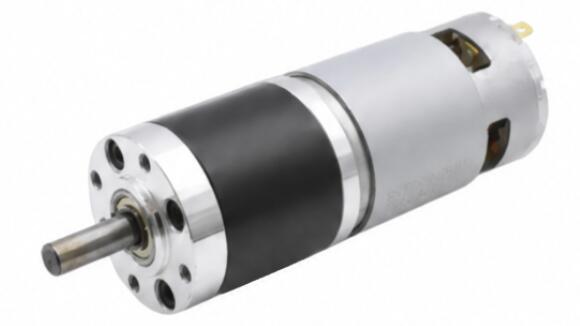

45JX775-5 Husmateriale Sinklegering Koder valgfritt

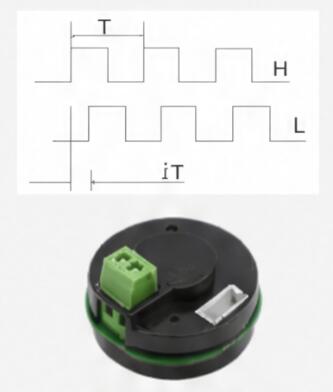

Modell TJX45RT 45JX775-6
A-B 2 kanaler
775Encoder-5V 13PPR

Peiling Kulelager
Girmodul 0,6M
Kommutator Børstet
Girmateriale 40Cr stål
Maks trykkkraft på akselen ≤20 kgf
Tilbake vippe ≤2°
Brems tilgjengelig Nei
Gearkonstruksjon Planetutstyr

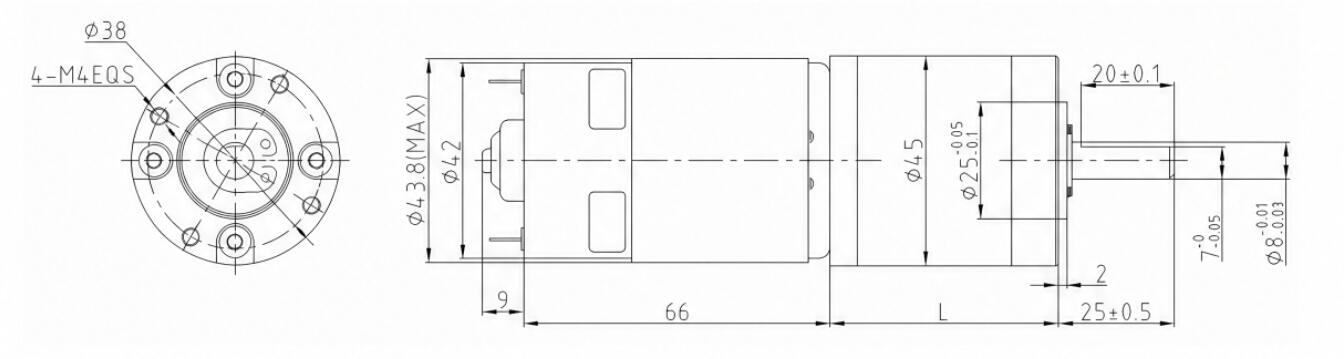

Dimensjoner (mm)
45JX775-7

Tekniske data

DC MOTOR HASTIGHET Forhold Gear Stages Størrelse girkasse Modellnummer Spenning Ingen belastning På belastning
Driftsområde Nominell spenning Gjeldende Hastighet Gjeldende Dreiemoment Hastighet
RPM Dia L Min-maks V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Konvertering av dreiemomentenhet: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du trenger andre parametere, vennligst kontakt kundeservice.
