50JX50S Planetgirmotor

1. Planetgirkasse for stabil bevegelse med lavt tilbakeslag
Motoren bruker en flertrinns planetgirkasse med spesifisert tilbakeslag på ≤2°, noe som bidrar til å redusere uønsket slark under reversering og gjentatte bevegelser. Dette gjør motoren egnet for elektriske aktuatorer, løftemekanismer, posisjoneringssystemer og industrielt automasjonsutstyr som krever mer kontrollert utgangsbevegelse.

2. Bredt forholdsområde fra 3,7:1 til 3736:1
Med reduksjonsforhold fra 3,7:1 til 3736:1 og 1 til 5 girtrinn tilgjengelig, kan samme motorplattform dekke ulike hastighets- og dreiemomentkrav. Utgangshastigheten varierer fra omtrent 1621,6 RPM til 1,6 RPM, støtter høyhastighetsoverføring, kontrollert bevegelse og ultralavhastighetsdrift.

3. Opptil 20N.m utgangsmoment for tung kjøring
Motoren leverer lastmoment på opptil 20,0N.m, omtrent 204 kgf.cm, og gir sterk ytelse for løftesystemer, elektriske aktuatorer, transportører, ventildrev, portmekanismer og annet utstyr som krever høyt dreiemoment ved lav hastighet.

4. Bremsealternativ for kontrollerte stopp- og holdeapplikasjoner
En bremsekonfigurasjon er tilgjengelig for applikasjoner som krever kontrollert stopp- eller holdeytelse. Kombinert med 40Cr stålgir, kulelagerstøtte og et hus i sinklegering, er girkassen designet for stabil mekanisk kraftoverføring i industrielt utstyr. Utgangsakselen støtter en maksimal trykkkraft på ≤30kgf.

5. 24V bredspektret integrasjon med valgfri kodertilbakemelding
Motoren er vurdert til 24V og støtter et driftsområde på 6–36V, noe som gjør den enklere å integrere med ulike industrielle kraftsystemer. En valgfri 5V 13PPR A/B to-kanals koder støtter hastighetsovervåking, rotasjonsretningsdeteksjon og inkrementell tilbakemelding for automatiserte maskiner og posisjoneringsapplikasjoner.

KONTAKT OSS 50JX50S Planetgirmotor
  • 50JX50S Planetgirmotor
  • 50JX50S Planetgirmotor

Spesifikasjoner

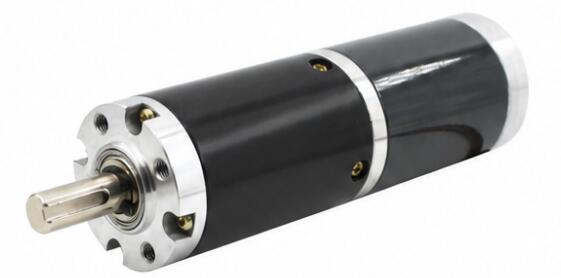

50JX50S-3 Husmateriale Sinklegering Koder valgfritt

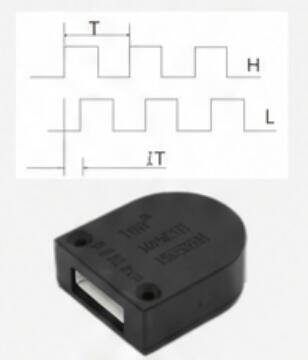

Modell TJX50RR 50JX50S-4
A-B 2 kanaler
D-Shape Encoder-5V 13PPR
Peiling Kulelager
Girmodul 0,8M
Kommutator Børstet
Girmateriale 40Cr stål
Maks trykkkraft på akselen ≤30 kgf
Tilbake vippe ≤2°
Brems tilgjengelig Ja
Gearkonstruksjon Planetutstyr

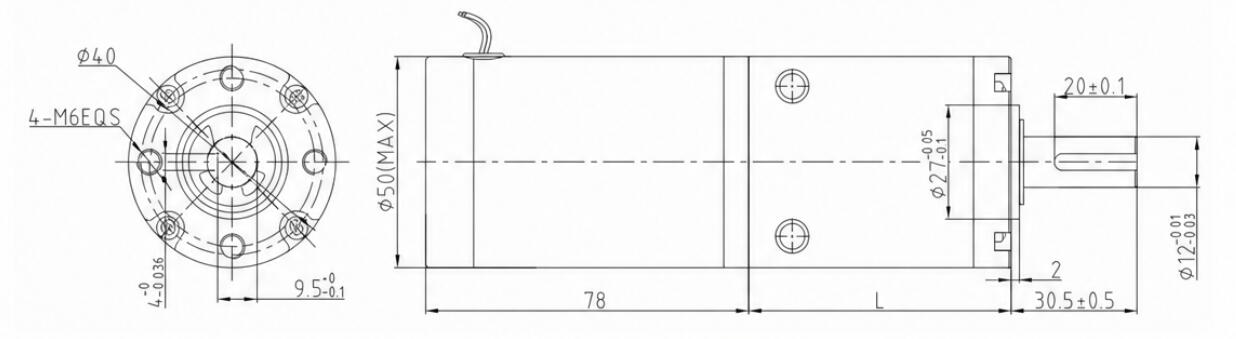

Dimensjoner (mm)
50JX50S-5

Tekniske data

DC MOTOR HASTIGHET Forhold Gear Stages Størrelse girkasse Modellnummer Spenning Ingen belastning På belastning
Driftsområde Nominell spenning Gjeldende Hastighet Gjeldende Dreiemoment Hastighet
RPM Dia L Min-maks V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Konvertering av dreiemomentenhet: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du trenger andre parametere, vennligst kontakt kundeservice.
